Inspeção de tubulação industrial: o plano define o que é feito e o programa define quando

Contratar inspeção de tubulação industrial sem ter em mãos o plano e o programa de inspeção é o cenário mais comum e o mais caro. A norma coloca esses dois documentos antes da inspeção, não depois dela, e é a partir deles que se define o que será examinado, em quantos pontos e em qual data. Quando não existem, quem acaba definindo o escopo é a proposta comercial.

Dois documentos com nomes parecidos e funções diferentes

O subitem 13.6.1.1 determina que as empresas que possuam tubulações enquadradas elaborem um programa e um plano de inspeção considerando, no mínimo, os fluidos transportados, a pressão de trabalho, a temperatura de trabalho, os mecanismos de danos previsíveis e as consequências de possíveis falhas para trabalhadores, instalações e meio ambiente.

O glossário da norma separa os dois. Plano de inspeção é a descrição das atividades, incluindo os exames e testes a serem realizados, necessários para avaliar as condições físicas do equipamento, considerando o histórico e os mecanismos de danos previsíveis. Programa de inspeção é o cronograma contendo, entre outros dados, as datas das inspeções periódicas a serem executadas. Traduzindo para a linha: o plano diz medição de espessura a cada trecho de tantos metros e exame visual da extensão; o programa diz que isso acontece em determinada periodicidade.

O item que mais aparece na primeira inspeção

Quando a Artemec inspeciona a tubulação de uma planta pela primeira vez, a ausência desse par de documentos é uma das não conformidades que mais aparecem. E quando o plano existe, costuma estar incompleto, sem alguma das cinco variáveis exigidas no subitem 13.6.1.1 ou sem a extensão coberta declarada.

A consequência não é só documental. O documento de perguntas e respostas da NR-13 publicado pelo Ministério do Trabalho e Emprego em abril de 2023 estabelece que a extensão de uma tubulação a ser inspecionada deve ser definida pelo PLH, e que o programa pode ser elaborado por tubulação, por linha ou por sistema, conforme o subitem 13.6.2.3. Sem plano, cada fornecedor arbitra uma extensão diferente, e duas propostas que parecem ter preços distintos na verdade têm escopos distintos. A comparação que a planta acha que está fazendo não existe.

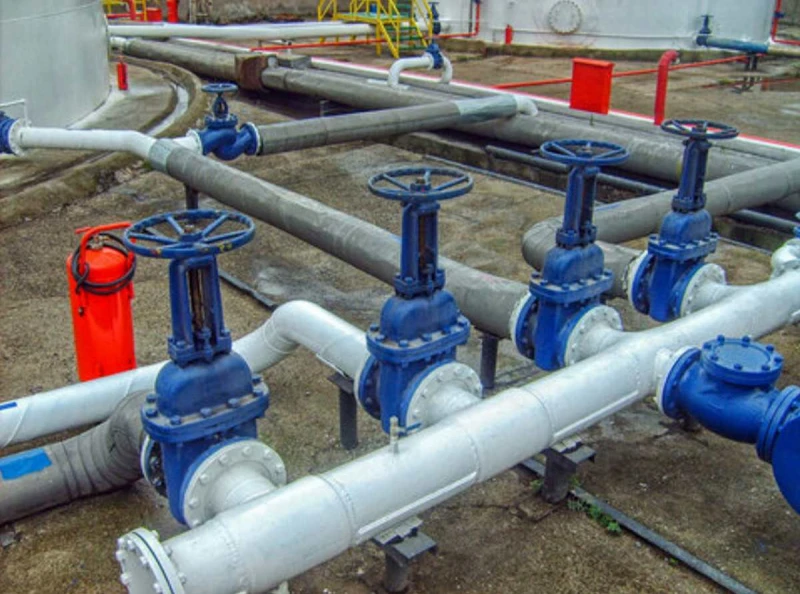

O que está na linha e não é linha

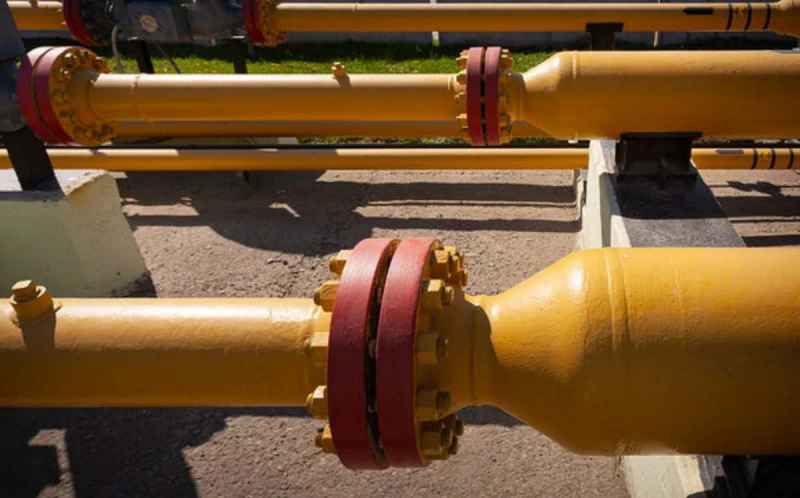

Aqui aparece a parte que muda a contagem do parque, e que raramente é revista. O documento de perguntas e respostas do MTE responde que filtros fabricados conforme normas de componentes de tubulação, conhecidos como filtros tipo cesto, são parte integrante da tubulação e devem ser incluídos no plano de inspeção da respectiva linha, descabendo o enquadramento como vaso de pressão.

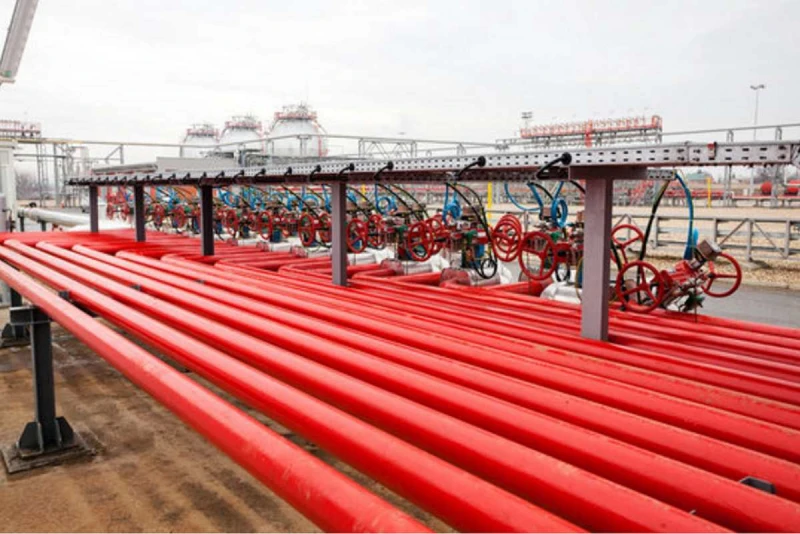

O mesmo documento vai adiante: filtros de médio e grande porte, considerados equipamentos de processo, devem ser enquadrados como vasos de pressão, enquanto os de pequeno porte podem ser enquadrados como acessórios, desde que suportados exclusivamente pela própria linha e desde que incluídos expressamente no plano de inspeção da tubulação ou do sistema. Para header e manifold, a resposta é que componentes de tubulação normalmente entram no plano de inspeção da linha ou do sistema, e que componentes conjugados a um vaso de pressão sem bloqueio que os isole costumam ser inseridos no escopo do vaso. Vaso coletor, por outro lado, segue todos os requisitos aplicáveis a vasos de pressão.

Ou seja: a mesma peça pode migrar entre a lista de vasos e o plano da linha conforme a premissa de fabricação e a forma de suportação. Quando essa decisão não está documentada, o item some das duas listas. É um dos motivos pelos quais o inventário da planta e a contagem real divergem.

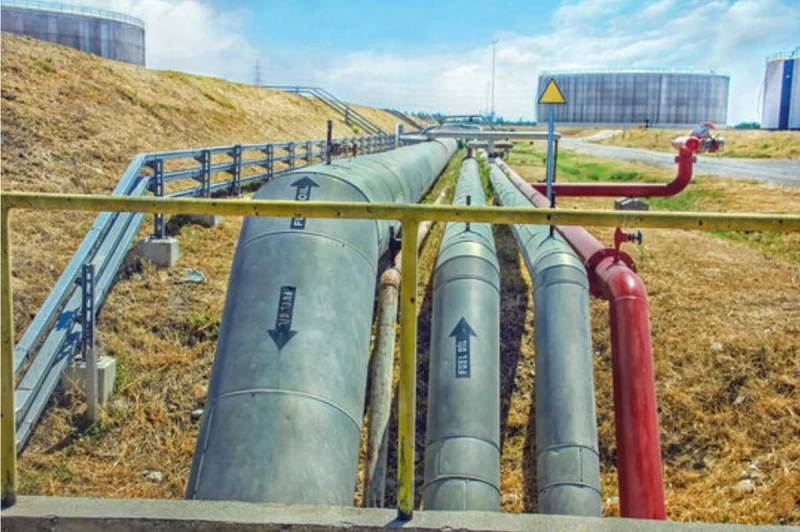

Identificação, sem a qual o plano não fecha

O subitem 13.6.2.7 exige que as tubulações sejam identificadas conforme padronização formalmente instituída pelo estabelecimento. A definição de sistema de tubulação no glossário reforça o ponto: é o agrupamento de tubulações sujeitas a condições operacionais e a mecanismos de deterioração semelhantes, vinculadas a um mesmo plano de inspeção, com a discriminação expressa dos respectivos códigos de identificação, sem prejuízo da rastreabilidade de cada tubulação integrante. Acessório incluído no plano precisa aparecer com código próprio, senão a rastreabilidade que justifica o agrupamento se perde.

Quando a inspeção acontece dentro da parada

O subitem 13.3.8 determina que os relatórios de inspeção de segurança sejam elaborados em até sessenta dias ou, no caso de parada geral de manutenção, em até noventa dias. O documento de perguntas e respostas do MTE confirma que, para os sistemas de tubulação inspecionados no contexto de preparação para uma parada geral programada, o prazo de elaboração do relatório pode ser ampliado para noventa dias. Planejar a inspeção da linha junto da parada resolve o acesso e ainda muda o prazo de entrega do documento que a planta vai precisar apresentar.

Onde a Artemec entra

Quando o plano e o programa não existem, a Artemec os elabora sob responsabilidade técnica de PLH, com a extensão coberta declarada. Quando o fluxograma de engenharia com a identificação da linha e dos acessórios falta, a reconstituição prevista no subitem 13.6.1.5 entra como serviço próprio. E o que sai da inspeção não para no relatório: as recomendações saem com prazo e responsável nomeado, como determina o subitem 13.3.8.2, separando o item de conformidade regular do que exige ação imediata.

Referência normativa: consulte a NR-13 vigente publicada pelo Ministério do Trabalho e Emprego. O enquadramento definitivo de cada equipamento e a escolha de exames e testes dependem da análise do Profissional Legalmente Habilitado (PLH) e dos códigos aplicáveis.
