Inspeção de caldeiras flamotubulares: o tipo orienta o exame e a pressão define o prazo

O relatório de inspeção pede o tipo e a categoria da caldeira em campos separados, e cada um deles governa uma decisão diferente do escopo.

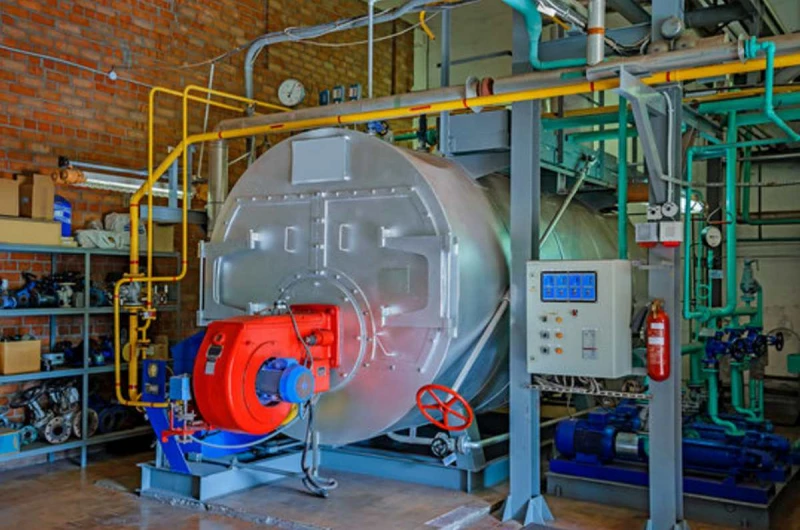

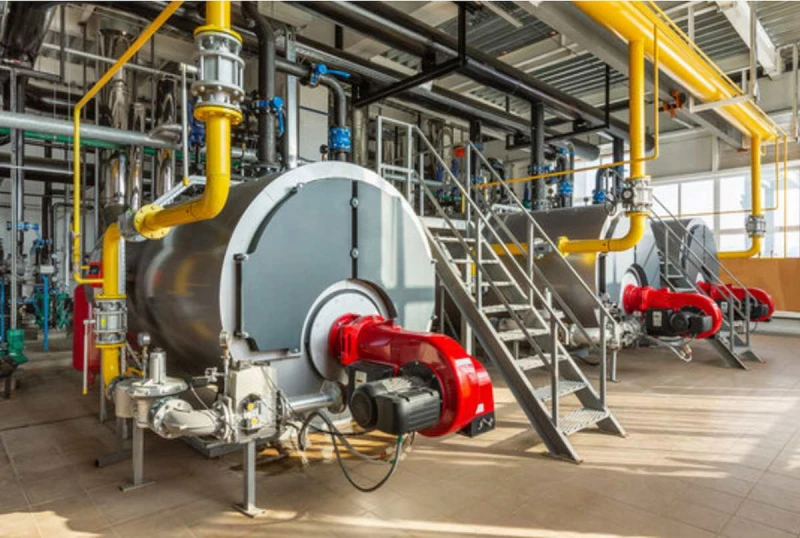

Caldeiras em instalação industrial
Nesta página

Pedidos de inspeção de caldeiras flamotubulares chegam com frequência esperando um pacote padrão para esse tipo de equipamento. A NR-13 organiza a decisão de outro jeito, e vale começar por um detalhe que resolve boa parte das dúvidas: a palavra flamotubular aparece uma única vez no texto da norma, no currículo mínimo do treinamento de operador, no item 1.9 do Anexo I, junto com caldeiras aquatubulares, elétricas e a combustíveis sólidos, líquidos e gás.

Tipo e categoria são campos separados no relatório

O subitem 13.4.4.12 pede as duas informações em alíneas distintas: a alínea "b" exige a categoria da caldeira e a alínea "c" exige o tipo da caldeira. Cada uma governa uma coisa diferente.

A categoria vem exclusivamente da pressão de operação. Pelo subitem 13.4.1.1, caldeiras de categoria A são aquelas cuja pressão de operação é igual ou superior a 1.960 kPa, e caldeiras de categoria B são aquelas cuja pressão de operação é superior a 60 kPa e inferior a 1.960 kPa. É a categoria que decide os prazos máximos do subitem 13.4.4.4, a duração da prática supervisionada dos operadores no item 1.5 do Anexo I e a exigência de painel de instrumentos em sala de controle no subitem 13.4.2.6.

O tipo entra em outra frente: ele orienta o que o PLH precisa examinar e quais mecanismos de dano são esperados naquele arranjo de fogo, água e superfície de troca.

Inspeção não é suficiente para quem busca 100% de conformidade com a NR-13.

A metodologia inovadora e única no Brasil da Artemec permite cobrir nuances da norma que direcionam sua empresa para a conformidade real. Isso evita surpresas em auditorias e apoia na tomada de decisão precisa e bem fundamentada, do plano de ação à aprovação de verbas.

Agendar minha conversa

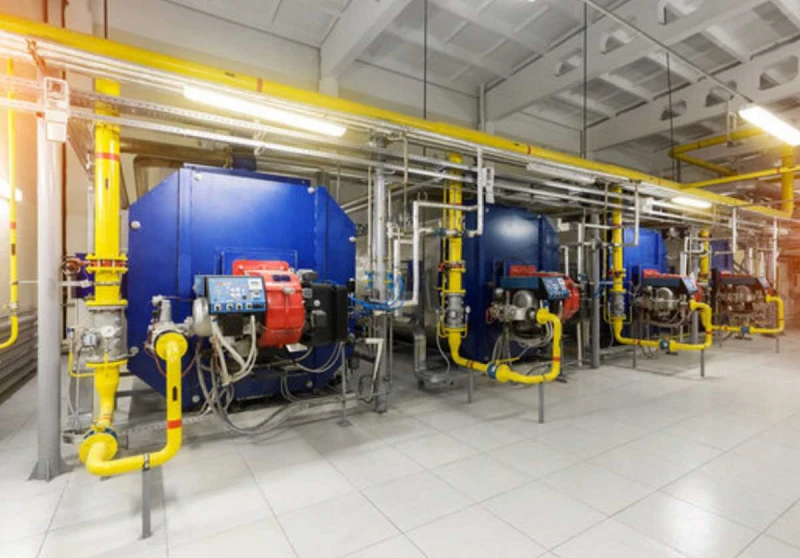

O que o combustível e o arranjo mudam nos dispositivos

O subitem 13.4.1.2 lista os dispositivos obrigatórios, e duas alíneas dependem do arranjo do equipamento. A alínea "c" exige injetor ou sistema de alimentação de água independente do principal nas caldeiras de combustível sólido não atomizado ou com queima em suspensão. A alínea "d" exige sistema dedicado de drenagem rápida de água em caldeiras de recuperação de álcalis, com ações automáticas após acionamento pelo operador.

As demais alíneas valem para toda caldeira: válvula de segurança com pressão de abertura ajustada em valor igual ou inferior à PMTA, instrumento que indique a pressão do vapor acumulado e sistema automático de controle do nível de água com intertravamento que evite o superaquecimento por alimentação deficiente. A alínea "a" do item 13.3.1 classifica como condição de grave e iminente risco a operação sem os dispositivos previstos, e a alínea "d" nomeia especificamente a ausência ou indisponibilidade operacional do dispositivo de controle de nível de água.

Nenhum ensaio está nomeado na norma

O item 13.3.4 determina que a inspeção seja respaldada por exames e testes a critério técnico do PLH, observado o disposto em códigos ou normas aplicáveis, e o subitem 13.3.4.1 acrescenta que o histórico dos equipamentos deve ser observado quando existente. A norma não lista ensaios por tipo de caldeira, o que significa que a definição do escopo é técnica e depende daquele equipamento.

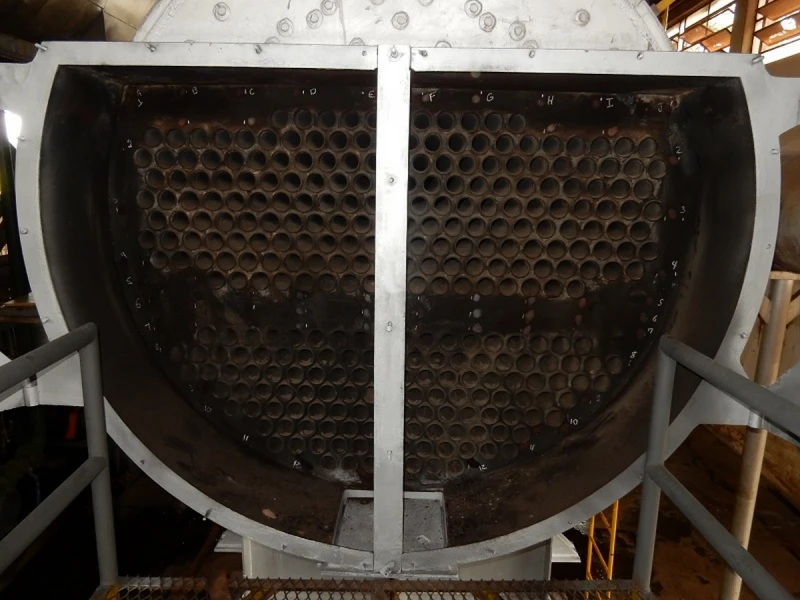

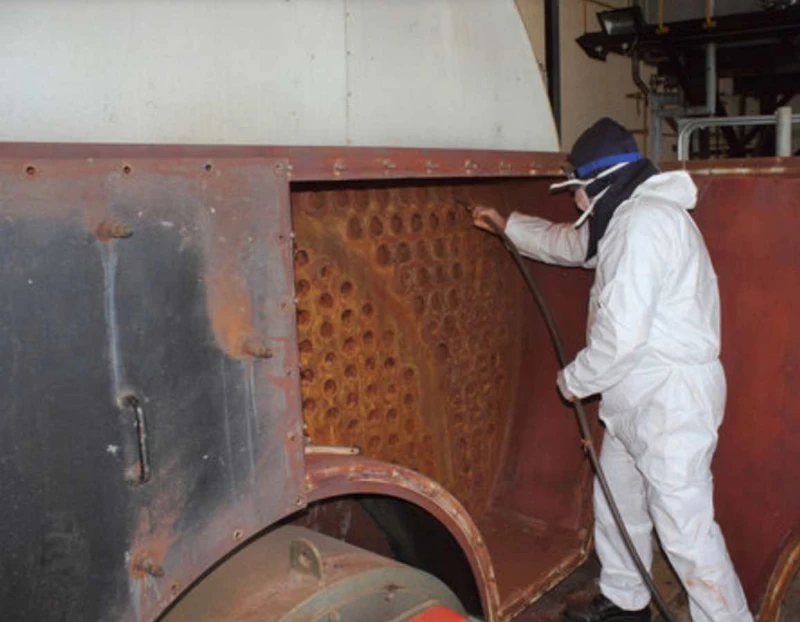

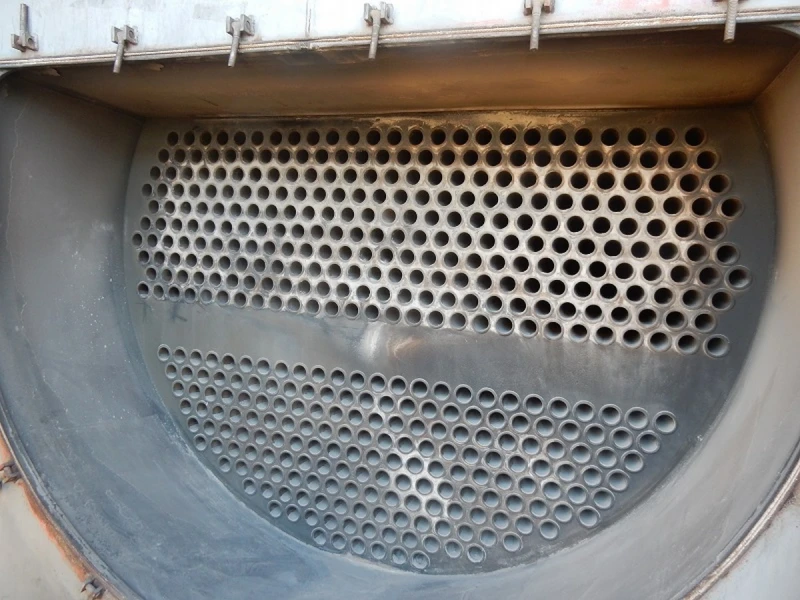

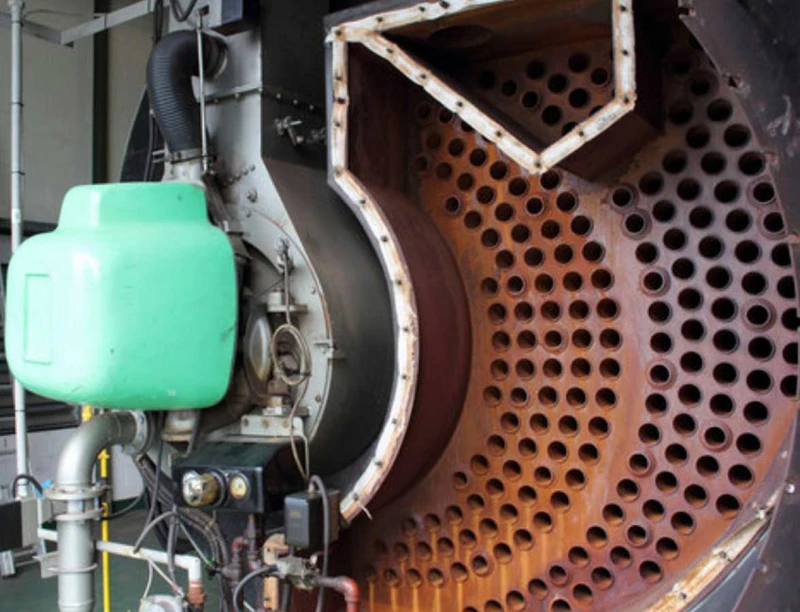

O glossário ajuda a fechar o entendimento do que precisa ser alcançado. Exame interno é o exame da superfície interna e de componentes internos, executado visualmente, para detecção de defeitos com relação a pontos de corrosão, trincas, incrustações e depósitos ou qualquer descontinuidade nas regiões das soldas, com o emprego de ensaios e testes apropriados. Exame externo é o exame da superfície e de componentes externos, podendo ser realizado em operação. Em uma caldeira flamotubular, é essa definição que orienta o acesso ao feixe tubular, ao espelho e às regiões soldadas.

O subitem 13.4.4.2 estabelece que a inspeção inicial, em caldeiras novas antes da entrada em funcionamento no local definitivo de instalação, compreenda exame interno, externo e teste de pressão. E o subitem 13.4.4.3 exige que as caldeiras sejam submetidas a teste hidrostático na fase de fabricação, com comprovação por laudo assinado por PLH, com as duas hipóteses do subitem 13.4.4.3.1 para quando essa comprovação documental não existir.

O prazo que uma caldeira de categoria B pode alcançar

O subitem 13.4.4.4 fixa doze meses como prazo máximo para as categorias A e B. A alínea "d" desse subitem abre a única exceção da categoria B: trinta meses para caldeiras com sistema de gerenciamento de combustão que atendam ao Anexo IV.

O glossário define sistema de gerenciamento de combustão como o sistema automático de controle do processo de combustão, compreendendo a purga da fornalha, a ignição, a alimentação e o corte de combustíveis e o monitoramento da chama, de modo a assessorar o operador e conferir mais segurança em etapas críticas de acendimento e desligamento, inclusive nos cenários de intertravamento. O item 2.1 do Anexo IV traz as oito exigências que precisam ser cumpridas e registradas para essa extensão valer.

O maior erro sobre a NR-13 é achar que a inspeção basta para quem busca 100% de conformidade com a norma.

A metodologia exclusiva da Artemec vai além da inspeção: acompanhamos a sua jornada completa em busca de 100% de conformidade com a norma.

Agendar minha conversa

Aos vinte e cinco anos, a leitura muda

O subitem 13.4.4.6 determina que, no máximo ao completar vinte e cinco anos de uso, na sua inspeção subsequente, as caldeiras sejam submetidas a uma avaliação de integridade com maior abrangência, de acordo com códigos ou normas aplicáveis, para determinar a sua vida remanescente e novos prazos máximos para inspeção, caso ainda estejam em condições de uso. Para o parque flamotubular de muitas plantas, esse marco já passou ou está próximo.

Como a Artemec fecha o escopo

O escopo é definido antes da mobilização, a partir da placa de identificação, do prontuário, dos relatórios anteriores e do histórico de intervenções. Isso evita duas situações que custam janela de parada: chegar com a caldeira aberta e descobrir que falta ensaio, ou pagar por ensaio que o histórico daquele equipamento não justifica. O relatório volta com a relação dos itens da NR-13 relativos a caldeiras que não estão sendo atendidos, e cada um segue para o plano de ação com prazo e responsável, como determina o item 13.3.8.2.

Referência normativa: consulte a NR-13 vigente publicada pelo Ministério do Trabalho e Emprego. O enquadramento definitivo de cada equipamento e a escolha de exames e testes dependem da análise do Profissional Legalmente Habilitado (PLH) e dos códigos aplicáveis.

O que o escopo precisa definir antes da parada

Categoria

Pressão de operação conferida contra o limite de 1.960 kPa do subitem 13.4.1.1.

Tipo e combustível

Arranjo do equipamento e regime de queima, que acionam alíneas específicas do subitem 13.4.1.2.

Histórico

Relatórios anteriores, reparos e alterações observados conforme o subitem 13.3.4.1.

Exames e testes

Definidos a critério técnico do PLH, observados os códigos aplicáveis.

Acesso

Condição de segurança para os executantes, exigida pelo subitem 13.3.4.2.

Tempo de uso

Verificação do marco de vinte e cinco anos e da avaliação de integridade subsequente.

Inspeção, prazos e adequação de caldeiras flamotubulares

Prazos e ampliação de intervalo

O que a norma permite e o que o Anexo IV exige em troca.

Conheça o serviço

Guia da inspeção de segurança

Do enquadramento ao parecer que libera o próximo ciclo.

Ler artigo

Inspeção e adequação

O que é executado depois que o relatório aponta os itens em aberto.

Conheça o serviço

Troca de combustível

O que muda quando a caldeira passa a queimar outro combustível.

Ler artigo

Perguntas frequentes

Caldeira flamotubular é categoria A ou B?

A categoria não depende do tipo. Pelo subitem 13.4.1.1, ela vem da pressão de operação: categoria A a partir de 1.960 kPa e categoria B acima de 60 kPa e abaixo desse limite. O tipo da caldeira é campo próprio do relatório, na alínea "c" do subitem 13.4.4.12.

Existe uma lista de ensaios obrigatórios para caldeira flamotubular?

Não. O item 13.3.4 determina que a inspeção seja respaldada por exames e testes a critério técnico do PLH, observados códigos ou normas aplicáveis, e o subitem 13.3.4.1 exige que o histórico do equipamento seja observado quando existente.

Uma caldeira de categoria B pode ter prazo maior que doze meses?

A alínea "d" do subitem 13.4.4.4 admite trinta meses para caldeiras de categoria B com sistema de gerenciamento de combustão que atendam ao Anexo IV, cujo item 2.1 lista as exigências a cumprir e registrar, incluindo plano e programa de inspeção aprovados por PLH e testes das válvulas de segurança a cada doze meses.

O que acontece quando a caldeira completa vinte e cinco anos de uso?

O subitem 13.4.4.6 determina que, no máximo ao completar vinte e cinco anos, na inspeção subsequente, a caldeira seja submetida a avaliação de integridade com maior abrangência, conforme códigos ou normas aplicáveis, para determinar a vida remanescente e novos prazos máximos de inspeção.
